رهنمودهای ایمنی و نصب کلید ارت برای سیستم های الکتریکی

2025-08-29 09:02:16

کلیدهای ارت اجزای ضروری درسیستم های الکتریکی، ارائهایمنی، حفاظت و عملیات قابل اعتمادبرای تاسیسات فشار قوی و فشار متوسط آنها طراحی شده اند تاتخلیه انرژی باقیمانده، جلوگیری از حوادث الکتریکی و تسهیل تعمیر و نگهداریتابلو برق و سایر تجهیزات الکتریکی نصب، بهره برداری مناسب و رعایت دستورالعمل های ایمنی برای نگهداری بسیار مهم استقابلیت اطمینان سیستم و ایمنی پرسنل. این راهنما یک نمای کلی ازاجزای کلید ارتینگ، عملکردها، مراحل نصب و پروتکل های ایمنی، بهینه شده برایسئو گوگل.

آشنایی با کلیدهای زمین

کلید ارتینگ چیست؟

کلید ارت که به عنوان کلید زمین نیز شناخته می شود، وسیله ای است کهمدارهای الکتریکی را به زمین متصل می کندبرای تخلیه ایمن ولتاژ باقیمانده به طور معمول استفاده می شود:

• در طولنگهداری یا بازرسیاز تجهیزات الکتریکی

• برای جلوگیری ازانرژی دهی تصادفیاز مدارها

• در ارتباط باکلیدهای مدار، تابلو و ترانسفورماتورهابرای حفاظت همه جانبه

توابع کلیدی

1. حفاظت ایمنی– از شوک الکتریکی و حوادث در حین تعمیر و نگهداری جلوگیری می کند.

2. تخلیه ولتاژ- انرژی باقیمانده را از تجهیزات بدون انرژی حذف می کند.

3. مسیر فعلی خطا- یک مسیر کنترل شده برای جریان های خطا به زمین فراهم می کند.

4. جداسازی سیستم- برای اطمینان در کنار کلیدهای مدار و سوئیچ ها کار می کندانزوای ایمناز تجهیزات

انواع کلید ارتینگ

• سوئیچ های ارت دستی- به صورت دستی با اهرم یا دستگیره کار می کند.

• سوئیچ های ارت موتوردار- از راه دور از طریق تابلوهای کنترل یا درایوهای موتور کار می کند.

• سوئیچ های زمین یکپارچه- تعبیه شده در مجموعه های تابلو برق برای طراحی فشرده و ایمنی بیشتر.

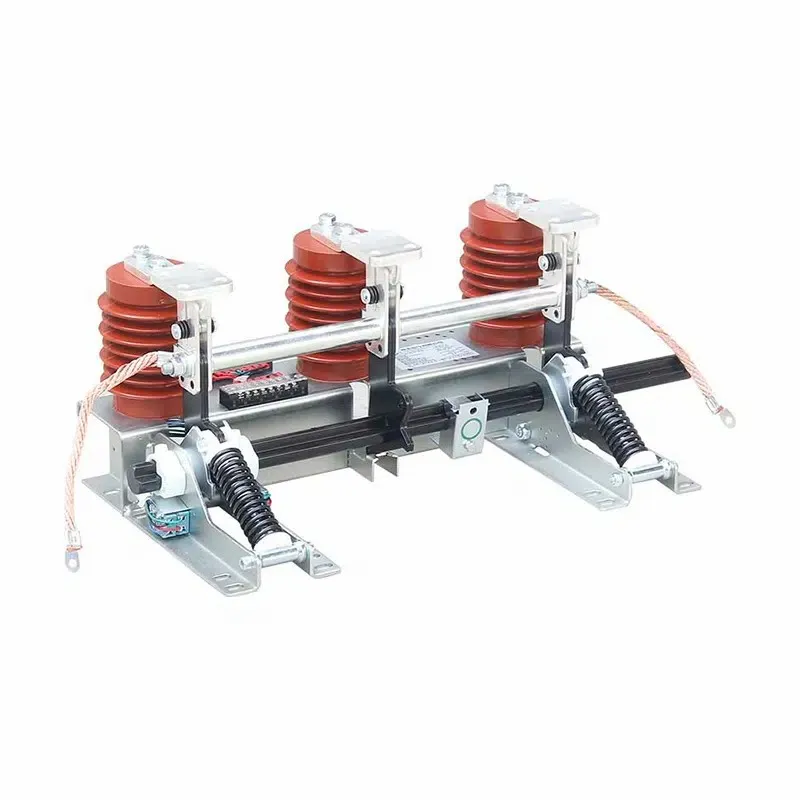

اجزای یک کلید ارتینگ

1. مخاطبین

• سطوح رسانا کهارتباط را با زمین برقرار کنید.

• به طور معمول ساخته شده ازمس یا آلیاژهای با روکش نقرهبرای مقاومت کم

• نیاز دارندبازرسی دوره ایبرای سایش، سوراخ شدن و اکسیداسیون.

2. مکانیزم عملیاتی

• باز و بسته شدن سوئیچ را کنترل می کند.

• می تواند باشددستی، فنری یا موتوری.

• باید ارائه کندعملکرد قابل اعتماد و روانبرای اطمینان از ایمنی

3. پشتیبانی عایق

• قطعات زنده را از قطعات زمین جدا کنید.

• ساخته شده ازمواد اپوکسی، کامپوزیت یا سرامیک.

• حفظ کنیدیکپارچگی ساختاری و عایق الکتریکیتحت شرایط ولتاژ بالا

4. هادی های زمین

• کنتاکت های سوئیچ را بهزمین سیستم.

• اندازه بر اساسجریان خطا و ولتاژ سیستم.

• باید اطمینان حاصل شودحداقل مقاومتبرای تخلیه ایمن

5. مخاطبین کمکی

• ارائه سیگنال های بازخورد برایسیستم های کنترل و نظارت.

• استفاده شده درمکانیسم های به هم پیوستهبرای جلوگیری از عملیات ناایمن

• برای اطمینان نیاز به تست داردسیگنالینگ قابل اعتماد.

دستورالعمل نصب کلیدهای ارتینگ

برای اطمینان از نصب صحیح بسیار مهم استایمنی و بهره وری عملیاتی.

ملاحظات قبل از نصب

1. ارزیابی سایت– ارزیابی شرایط محیطی مانندرطوبت، گرد و غبار و دما.

2. سازگاری– از مطابقت سوئیچ ارتینگ اطمینان حاصل کنیدمشخصات ولتاژ، جریان و مکانیکیاز سیستم

3. پایه و نصب– الف را آماده کنیدپایه پایدار و بدون لرزشبرای نصب

4. رعایت ایمنی- رعایت کنیداستانداردهای IEC، IEEE یا ملی برق.

مراحل نصب گام به گام

1. سوئیچ را سوار کنید– سوئیچ ارت را روی سازه پشتیبانی تعیین شده محکم کنید.

2. هادی های ارت را وصل کنید- از اندازه مناسب و اتصالات ایمن به زمین سیستم اطمینان حاصل کنید.

3. مکانیزم عملیاتی را نصب کنید- اهرم های دستی یا محرک های موتور را وصل کنید و عملکرد روان را بررسی کنید.

4. مخاطبین کمکی را ضمیمه کنید- مدارهای سیگنالینگ را به سیستم های مانیتورینگ وصل کنید.

5. بررسی تراز- اطمینان حاصل کنید که مخاطبین به درستی با هم تراز هستندتابلو برق و نقاط اتصال به زمین.

6. انجام تست های مکانیکی و الکتریکی- تست براینیروی عملیاتی، تداوم و مقاومت عایق.

7. نصب سند- سوابق پارامترهای نصب، نتایج آزمایش و بررسی های ایمنی را حفظ کنید.

دستورالعمل های ایمنی برای عملکرد سوئیچ زمین

قوانین ایمنی عمومی

1. همیشهمدارها را خاموش کنیدقبل از راه اندازی یا نگهداری کلید ارت.

2. مناسب بپوشیدتجهیزات حفاظت فردی (PPE)از جمله دستکش، کلاه ایمنی و تشک های عایق.

3. تأیید کنیدعدم وجود ولتاژبا دستگاه های تست تایید شده

4. اطمینان حاصل کنیددر هم تنیدگی مناسببرای جلوگیری از انرژی گیری تصادفی

5. حفظ کنیدترخیص امناز قطعات زنده و قطعات زمین شده.

نکات ایمنی عملیاتی

• سوئیچ زیر را کار نکنیدشرایط زندگیمگر اینکه به طور خاص برای بار-ارتینگ طراحی شده باشد.

• اجتناب کنیدعملیات نیرومندکه می تواند به تماس ها یا مکانیسم ها آسیب برساند.

• بررسی کنیدانسدادهای مکانیکیقبل از فعال سازی

• اطمینان حاصل کنیدکنتاکت ها و قفل های کمکیبرای سیگنالینگ سیستم کنترل کاربردی هستند.

دستورالعمل های تعمیر و نگهداری

تعمیر و نگهداری منظم افزایش می یابدایمنی، قابلیت اطمینان و طول عمراز کلیدهای ارت

رویه های بازرسی

رویه های تمیز کردن

• تماس ها و سطوح عایق را باحلال های تایید شده یا پارچه های بدون پرز.

• حذف کنیدگرد و غبار، رطوبت و خوردگیبرای حفظ مقاومت کم

• اطمینان حاصل کنید که اجزا هستندخشک و به درستی تراز شده استقبل از انرژی دادن مجدد

عیب یابی مسائل رایج

1. اتصالات سست- برای کاهش مقاومت، هادی ها و بند ها را سفت کنید.

2. مخاطبین فرسوده- در صورت وجود سوراخ یا آسیب، تعویض کنید.

3. صحافی مکانیکی- قطعات متحرک را روغن کاری و تراز کنید.

4. اختلال در سیگنالینگ– کنتاکت های کمکی را تست کنید و واحدهای معیوب را تعویض کنید.

مزایای نصب صحیح کلید ارتینگ

نمونه مطالعه موردی (فرضی)

در یکپست فشار متوسطنصب و نگهداری صحیح کلیدهای ارت:

• جلوگیری از انرژی دهی تصادفی در طولنگهداری روتین.

• کاهش زمان توقف توسط20%از طریق پاکسازی کارآمد عیب

• تضمین شده استقابلیت اطمینان طولانی مدتتابلو برق و ترانسفورماتور.

این نشان می دهدنقش حیاتی کلیدهای ارتدر ایمنی الکتریکی و بهره وری عملیاتی.

کلیدهای ارت هستندبرای ایمنی و عملکرد قابل اعتماد حیاتی استدر سیستم های الکتریکی مناسبنصب، بازرسی، نگهداری و رعایت پروتکل های ایمنیحفاظت از پرسنل، قابلیت اطمینان سیستم و انطباق با مقررات را تضمین کنید. دنبال کردنبهترین شیوه های صنعتعملکرد و طول عمر تابلو برق، قطع کننده مدار و سایر تجهیزات ولتاژ بالا را در کاربردهای صنعتی و تجاری افزایش می دهد.
